氫燃料電池試驗箱

作者：林頻儀器????發布日期：24-05-13 14:57　

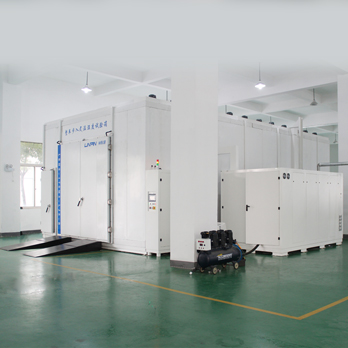

氫燃料電池試驗箱

設備型號：LRHS-22.5M-QDC
標準配置：
外形尺寸：3200mm×3920mm×2780mm(寬×深×高)，不含電機高度
工作尺寸：3000mm×3000mm×2500mm(寬×深×高)

1、特別說明：產品圖片以及參數跟實際產品略有差異

2、定制說明：一切規格按照客戶實際情況或量身定制，支持非標定制。

3、庫存配送：有貨，全國送貨保障！

4、溫馨提示：本產品型號眾多，案例僅供參考，更多型號請聯系客服！

在線詢價咨詢電話：4000-662-888

設備型號	LRHS-22.5M-QDC
工作室尺寸	3000mm×3000mm×2500mm(寬×深×高)
外型尺寸	3200mm×3920mm×2780mm(寬×深×高)，不含電機高度
機組尺寸	約2600mm×2500mm×2080mm×1組(寬×深×高)
動力柜尺寸	約1000mm×800mm×2080mm×2組(寬×深×高)
氫氣系統尺寸	約4320mm×2300mm×2080mm(寬×深×高)，不含電機高度
空氣系統尺寸	約5020mm×2500mm×2080mm(寬×深×高)，不含電機高度
動力柜尺寸	約800mm×600mm×2080mm×5組(寬×深×高)

性能指標	溫度范圍	-50℃～+100℃【滿足靜態儲存要求】 -40℃~85℃【滿足熱負載要求，最高 150kW 散熱量】
	濕度范圍	10%~95%RH(10℃~85℃范圍內)【靜態無熱負載】 65℃下，濕度由 10%到 95%的響應時間不超過100min【靜態無熱負載】溫濕度60℃/90%RH【熱負載 150kW】
	溫度控制精度	≤±1℃【發動機不運行時】、≤±3℃【發動機運行時，最高150kW散熱量】
	溫度波動度	≤±0.5℃【空載】、≤±3℃【帶載150KW】
	溫度均勻度	≤2.0℃【發動機在艙內無散熱時】
	濕度控制精度	±5%RH 以內【空載】
	濕度波動度	≤±5%RH【空載】
	升溫速率	-40℃～+85℃，全程平均速率1℃/min【內部放置540kg電堆，散熱150KW】
	降溫速率	+85℃～-40℃，全程平均速率1℃/min【內部放置540kg電堆，散熱150KW】
	客戶測試產品	試驗產品:金屬燃料電堆發動機+總重量:540kg+電堆功率:150kw
使用材料	外箱材質	優質冷軋鋼板（t=1.0mm），表面靜電噴塑處理
	內箱材質	不銹鋼板(SUS304-CP 2B 研磨加工)
	底板材料	防滑不銹鋼板(SUS304)t=3.0mm的焊接。底板承載要求：大于2T/mP2
	保溫材質	150mm硬質聚氨酯發泡保溫層
	照明燈	防爆LED燈，具有防濕、防爆、透明、隔熱、不易產生蒸汽結霜等
核心配置	控制器	進口“優易控”品牌溫濕度儀表
	制冷系統	德國“比澤爾”半封閉風冷/水冷式壓縮機制冷方式
	溫度傳感器	高精度Pt100 鉑金電阻溫度傳感器
	濕度傳感器	高精度芬蘭維薩拉“vaisala"電容式濕度傳感器
	卸壓孔	配備電動壓力平衡裝置，任何情況下保持環境艙內為0～50Pa范圍的微正壓
	送風 機	單吸入多葉片離心式防爆風機，變頻可調
	安全呼叫系統	箱內設有呼叫系統，突發緊急事件時方便呼叫，可確保里面工作人員在緊急情況下的安全
可選配件		泵吸式防爆型氫氣/氧濃度報警系統、煙塵濃度報警、門禁系統、防爆匯壓保護裝置、可視化監控系統等
安全保護		壓縮機低壓/過載/高壓報警，氫氣/氧氣/煙塵濃度報警、風機過載、系統異常報警、緊急停止開關、缺水、短路、缺相、超溫等保護
電源電壓		AC380V±10% 50Hz
總功率		最大負荷容量約270KW、最大電流：480A 氫氣系統功率約138KW、最大電流：240A 空氣系統功率約165KW、最大電流：290A 總空氣開關容量1500A
